技術·裝備 裝備空間 Technology & Equipment·Equipment Space

筒內油氣混合液內的氣體經過槽

孔進入油管，油管內的井液同時
補充至泵筒，防止抽油泵出現氣
鎖的現象。配套泵下油氣混抽裝
置，在泵下部連接，用皮碗封將

井內氣體密封，使其全部進入泵
筒，避免其進入套管。然后用防
氣鎖油氣混抽泵將氣液全部舉升
至地面，進入干線。該技術改進

一方面通過對抽油泵的結構進行
改造，使其不會出現氣鎖現象；
另一方面配套油氣混抽裝置，使
井內地層氣無法進入套管，且通

過油套聯通閥，可以正常進行液

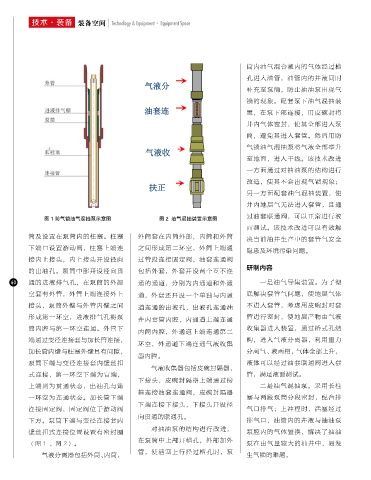

圖 1 防氣鎖油氣混抽泵示意圖 圖 2 油氣混抽裝置示意圖
面測試。該技術改進可以有效解
筒及設置在泵筒內的柱塞。柱塞 外筒套在內筒外部，內筒和外筒 決當前油井生產中的套管氣安全
下端口設置游動閥，柱塞上端連 之間形成第二環空，外筒上端通 隱患及環境污染問題。
接內上接頭，內上接頭開設徑向 過管段連接固定閥，油套連通閥
研制內容
的出油孔。泵筒中部開設徑向貫 包括外套，外套開設兩個互不連
60 通的進液排氣孔，在泵筒的外部 通的通道，分別為內通道和外通 一是油氣導集裝置。為了徹
空套有外管，外管上端連接外上 道，外套還開設一個單獨與內通 底解決套管氣問題，使地層氣體
接頭，泵筒外壁與外管內壁之間 道連通的出液孔，出液孔連通油 不進入套管，考慮用皮碗封對套
形成第一環空，進液排氣孔將泵 井內套管內腔，內通道上端連通 管進行密封，使地層產物由氣液

筒內腔與第一環空連通。外管下 收集器進入裝置，通過橋式孔結
內筒內腔，外通道上端連通第二
端通過變徑連接套與加長管連接， 構，進入氣液分離器，利用重力
環空，外通道下端連通氣液收集
加長管內壁與柱塞外壁具有間隙， 分離氣、液兩相，氣體全部上升，
器內腔。
泵筒下端與變徑連接套內壁絲扣 液體可以經過油套聯通閥進入套
氣液收集器包括皮碗封隔器、
式連接，第一環空下端為盲端， 管，滿足液面測試。
下接頭，皮碗封隔器上端通過接
上端則為貫通狀態，出油孔與第 二是油氣混抽泵。采用長柱
箍連接油套連通閥，皮碗封隔器
一環空為連通狀態。加長管下端 塞與兩段泵筒分段密封，配合排
下端連接下接頭，下接頭開設徑
連接固定閥，固定閥位于游動閥 氣口排氣；上沖程時，活塞經過
向貫通的聯通孔。
下方。泵筒下端與變徑連接套內 排氣口，油管內的井液與抽油泵
對抽油泵的結構進行改進，
壁絲扣式連接位置設置有密封圈 泵腔內的氣體置換，解決了抽油
在泵筒中上部開槽孔，外部加外
（圖 1 、圖 2）。 泵在出氣量較大的油井中，易發
管，使活塞上行經過槽孔時，泵
氣液分離器包括外筒、內筒， 生氣鎖的難題。
