        為直觀反應油層的產能 情況，為后期進行儲 層改造提供依據，根 據地層測試所取得的 表皮系數、堵塞比等信息，可知道 井底堵塞的性質，堵塞的影響范圍 及近井地帶的污染情況。同時，油 井開發要求對已射孔打開的地層進 行生產能力測試。新研發的測試求 產管柱可實現油井只分層開采與測 試，并在渤海油田成功應用，取得 一定成效。

常用測試方式的缺點

        常用測試方式是從偏心井口通 過電纜攜帶壓力計進行測試，或因 偏心井口失穩無法轉動，或因井斜 入井壓力計無法通過等多種原因， 造成測試失敗；同時這種測試方式 需要改變油井的生產狀況，需要起 出油井生產管柱，重新改變生產方 式才能進行。作為油田動態監測的 一種手段，定期監測油井和油層的 動態變化，錄取準確可靠的分層資 料，以便采取綜合調整措施。隨著 勘探開發的深入，大斜度井、大位 移井越來越多，氣舉法測試技術雖 然適合大斜度井，但工序繁瑣，必 須先起出井內機采管柱，再下入專 門的氣舉測試管柱進行測試，作業 時間長、作業成本高。在低壓井上 作業易污染油層，存在含水及液量 數據不準確的問題。

        同時，隨著油田開發進入中、 高含水階段，層間矛盾日益突出， 大量的地下水被無效采出，后續處 理、回注增加很大的成本。如何找 出并封堵高含水層， 開采低含水層， 有效降低采油成本，是油田開發中 長期面臨的一項亟待解決的技術難 題。現有技術以封隔器找堵水、 井 下液壓開關調層找堵水、 井下電動 開關調層找堵水為主，這幾項技術 均存在施工復雜、成本高、受井況 影響大的問題。為此，研發油井多 層分段測試求產的管柱可實現油井 智能分層開采與測試技術。 新求產管柱組成結構

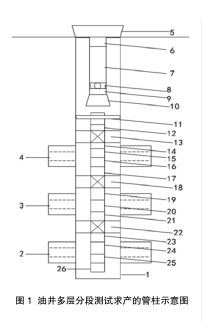

        油井多層分段測試求產的管柱 組合由抽油管柱和測試求產管柱兩 部分組成，包括絲堵、電子壓力計、 智能開關器、油管短節、封隔器、 丟手、尾管、抽油泵泵筒、油管、 油管懸掛器。 抽油管柱自井口從上至下（見 圖 1），油管懸掛器 5 下端連接油 管短節 6，油管短節 6 下端連接油 管 7，油管 7 下端連接抽油泵 8，抽 油泵 8 下端連接尾管 9，尾管 9 下 端連接喇叭口 10；油管懸掛器 5、 油管短節 6、油管 7、抽油泵 8、尾 管 9、喇叭口 10 之間通過絲扣方式 連接；測試求產管柱從上至下，丟 手 11 下端連接油管 12、油管 12 端 連接封隔器 13、封隔器 13 下端連 接油管短節 14、油管短節 14 下端 連接油管 15、油管 15 連接智能開 關器 16、智能開關器 16 下端連接 電子壓力計 17、電子壓力計 17 下 端連接封隔器 18、封隔器 18 下端 連接油管 19、油管 19 下端連接智 能開關器 20、智能開關器 20 下端 電子壓力計 21、電子壓力計 21 下 端連接封隔器 22、封隔器 22 下端 連接油管 23、油管 23 下端連接智 能開關器 24、智能開關器 24 下端 電子壓力計 25、電子壓力計 25 下 端連接絲堵 26，管柱組合自上至下 依靠螺紋連接方式。

求產管柱的優勢與現場操作

        油井多層分段測試求產的管柱 的技術優勢：一趟管柱實現多層分 段測試求產；地面直接獲取單層液 性、產能；智能化操作可靠成功率 高；不影響生產井正常生產；可獲 得單層的地層壓力及地層參數。 油井多層分段測試求產的管柱 整個測試過程是通過預先編好程序 智能開關器自動完成的。以一口有 三個層位的油井為例，在此階段井 下各層位的智能開關器，設置為依 次打開的時序，這樣使每個層輪流 打開單獨生產若干天，通過地面計 量求得各層的流量、含水率數據。

        同時，智能開關器下部留有壓力測 試儀的連接口，可根據需要配接， 用于分層壓力測試。壓力測試儀的 感壓孔與生產層連通。當智能開關 器處于關閉狀態時，各層位的壓力 測試儀可測試得到地層的壓力恢復 曲線。當智能開關器處于打開狀態 進行生產時，各層位的壓力測試儀 可測試得到地層的壓力降落曲線， 對這些測試曲線進行試井分析，可 以得到各層的地層壓力、滲透率、 污染系數等地層參數。 油井多層分段測試求產的管柱 組合經分層測試得到各層的產液狀 態后，根據地面綜合分析，確定出 最佳開采方案，即確定出智能開關 器關閉哪些層、打開哪些層。在完 成分層測試后，智能開關器處于第 三層開，第一、二層關的狀態，并 保持此狀態生產，等待地面指令。 此時只要在地面發送相對應格式的 編碼指令波信號就可以打開第二層， 從而實現第二、三層的合采，當需 要再調層時，任意時間在地面發送 相對應格式的編碼指令信號，智能 開關器根據檢測到的編碼指令波信 號產生動作，從原來的狀態改變到 新的狀態，實現地面遙控選層。

        在 電池能量足夠的情況下，這個過程 可多次重復操作。 油井多層分段測試求產的管柱 組合能準確監測出各油層的壓力、 產液量、含水量，按生產需要實施 各油層的有效動用，20 余口油井現 場應用，平均單井增油 3.71 噸。油 井多層分段測試求產的管柱組合采 用智能開關器與分層開采管柱相結 合通過丟手方式下入井中，由地面 發送指令靈活地實現井下智能開關 器的開關動作，自動完成對層位的 打開和關閉，從而實現了一趟管柱 完成分層測試、分層開采、任意層 多層合采。該設備自動化程度高， 無需起下儀器或進行管柱作業，施 工成本低，具有操作簡單、工作可 靠、成功率高的特點，有效地解決 了開發中后期油田高含水油井的找、 堵水問題，為油田可持續發展作出 了貢獻。
