技術應用 | 井口控制盤
時間：2019-11-20 10:46
來源：
作者:songxinyuan
井口控制盤在陸地沙漠高壓、高產、高危油氣井及海上平臺油氣井的安全生產上發揮著重要作用。主要用來控制采油樹的主安全閥（MSSV）、井下安全閥（SCSSV）及旁翼閥 （MV），可有效防止或減少油氣井事故以及碳氫化合物對大氣或周圍環境的排放。一般分為公用模塊和單井模塊。通過公用模塊能對所有井進行控制，單井模塊具體控制每一口井。
液壓控制回路是對每口井的地面安全閥（SSV）、井下安全閥（SCSSV）及旁翼閥（WV）實施控制的液壓回路，工作壓力設定為 5,000-20,000 psig。目前，常用的液壓控制回路的設計壓力為 6000 psig。針對此壓力的產品，國內已經有了較成熟的解決方案，而針對 10,000 -20,000 psig的壓力，通常采用C&T錐面螺紋形式進行連接。
國內一海上平臺井口控制盤，設計壓力 15,000 psig，工期緊張，最終用戶及井口盤制造商當時均無中壓應用經驗。起初，計劃采用C&T錐面螺紋形式進行連接，但在實際應用過程中面臨挑戰。

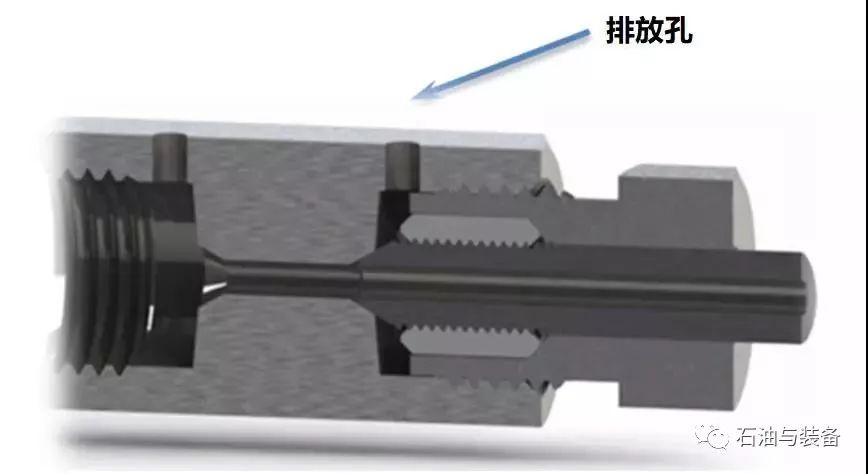

C&T錐面螺紋形式是起源于上世紀 30 年代的一種傳統連接方式，通過在管子端口處車螺紋、倒錐角，用格蘭推動管子螺紋處的軸套帶動管子外錐面與本體內錐面形成密封。C&T的額定工作壓力：
1.連接的可靠性（振動工況，維護后是否仍能安全無泄漏）；

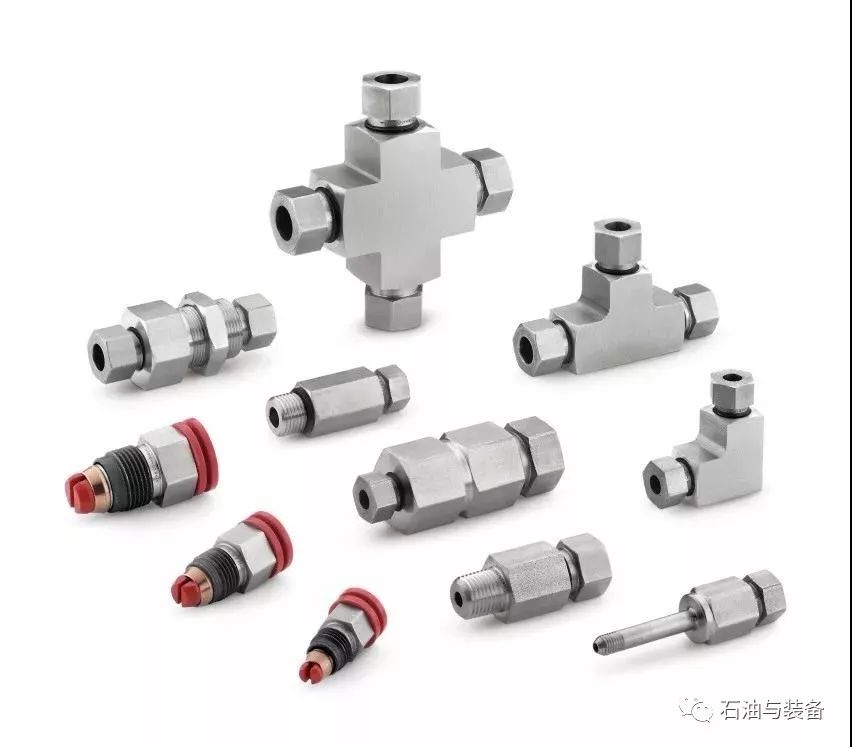

針對井口控制盤 10,000 - 20,000 psig的設計壓力，世偉洛克提供獨特的FK系列中壓卡套接頭，可以解決C&T形式的上述問題。
該井口控制盤共有 560 個端部連接，僅這部分連接，在經過實際安裝比較后，如使用FK形式，一個安裝工人只需普通安裝工具不到 1.5 天即可完成。而使用C&T形式，在不考慮返工的情況下，一個熟練的安裝工人，需要至少 4 倍的時間，大約 6 天才可完成，實際上，C&T連接即使是熟練的安裝工人，也會出現返工的情況。因此，該井口控制盤最終采用了FK形式連接。
5.提升的耐腐蝕能力（316 不銹鋼，高鎳高鉻含量）
6.材料組合方案（316 不銹鋼中壓接頭+ 2507 超級雙相鋼鋼管）
